در بخش سیستم امنیتی نظارتی بارها شده به واژه DVR برخورد کرده باشید. حتما براتون سوال شده، DVR چیست ؟ دستگاه DVR مخفف Digital Video Recorder است و وظیفه آن در سیستم مداربسته آنالوگ HD، ضبط و مدیریت تصاویر می باشد. در سیستم مداربسته تحت شبکه نیز دستگاه NVR این وظیفه را بر عهده دارد. همچنین شما می توانید تمام تنظیمات دلخواه در سیستم مداربسته را از طریق دستگاه دی وی آر انجام دهید. دستگاه های دی وی ار در مدل های 4، 8، 16 و 32 کاناله تولید و به بازار عرضه می شوند. در ادامه به برخی از ویژگی های مهم آنها اشاره می کنیم:
2. مشخصات دستگاه DVR
حال که متوجه شدید DVR چیست و چه قابلیت هایی دارد. جهت خرید دی آر باید یکسری نکات را از قبل بدانید. آشنایی با ویژگی و مشخصات دی وی ار شما برای خرید بهتر و مناسب کمک می کند.
1. دی وی آر تا چه کیفیتی را ساپورت می کند؟
در هنگام خرید یکی از مهترین سوال ها این است که کیفیت دستگاه DVR چیست و به چه صورت است ؟ هنگام خرید؛ باید به این نکته توجه نمایید که هر دی وی اری کیفیت مشخصی از دوربین ها را ساپورت می کند. برای مثال برخی از دستگاه ها تا 2 مگاپیکسل برخی تا 4 و برخی تا 8 مگاپیکسل را پشتیبانی می کنند. بنابراین در هنگام خرید حتما به این نکته توجه داشته باشید که کیفیت تصویر دوربین های انتخابی با رزولوشن ضبط دستگاه همخوانی داشته باشد.
چنانچه دوربینی 8 مگاپیکسلی تهیه کنید ولی dvr شما تنها تا 6 مگاپیکسل را پشتیبانی کند. در این صورت شما تصاویر را با کیفیت 6 مگاپیکسلی خواهید دید و عملا عملکرد دوربین تان کاهش پیدا کرده است.
2. مدت زمان ذخیره سازی دستگاه دی وی آر چقدر است؟
هیچ یک از مدل های موجود دستگاه دی وی ار از هر نوع مارکی دارای حافظه داخلی نیستند و برای ضبط تصاویر می بایست بر روی آنها هارددیسک نصب نمود. در هنگام خرید دستگاه دی وی آر باید به این نکته توجه کنید که دستگاه تا چه تعداد هارد و با چه ظرفیتی را ساپورت می کند.
به عنوان مثال، دستگاه دی وی ار 4 کاناله از یک هارد، دستگاه 8 و 16 کاناله از یک تا 2 هارد و دستگاه 32 کاناله از 2،4،8 هارددیسک پشتیبانی می کنند. همچنین دستگاه 64 کانل DVR نیز از 8 هارددیسک SATA پشتیبانی می کند.
به فرض مثال اگر شما در کاربری هایی همانند طلافروشی، بانک، پمپ بنزین و … از سیستم مداربسته استفاده می کنید، به تعداد هارددیسک بیشتر و با ظرفیت بالاتری نیاز خواهید داشت. برای اطلاع از ظرفیت ذخیره سازی سیستم مداربسته به مطلب نحوه محاسبه ظرفیت هارد با نرم افزار هایک ویژن مراجعه نمائید.
3. فرمت فشرده سازی در DVR چیست؟
دستگاه های دی وی ار تصاویر را با فرمت های متفاوتی ذخیره می کنند. برای مثال از دیرباز تاکنون از فرمت فشرده سازی H.264 استفاده می شد و امروزه نیز فرمت های جدیدتری مانند H.265 و H.265+ نیز و … ارائه شده اند. دستگاه هایی که قابلیت رکورد با فرمت فشرده سازی H.265+ را دارند می توانند نسبت به فرمت های قبلی تا دوبرابر بیشتر تصاویر را فشرده کنند بدون آنکه از کیفیت تصاویر کاسته شود.
4. ورودی ها و خروجی های دستگاه دی وی آر کدام اند؟
دستگاه های دی دارای ورودی و خروجی های مختلفی هستند که شامل HDMI ،VGA ،LAN ،RS485 و USB می باشند. برخی از آنها دارای دو خروجی HDMI یا VGA هستند که در صورتی که نیاز دارید تصاویر را در دو عدد مانیتور مشاهده کنید بسیار کاربردی خواهند بود.
5. رک مونت بودن DVR چیست؟
دی وی آرهایی که برای اماکن صنعتی مورد استفاده قرار می گیرند برای امنیت بیشتر بهتر است که در داخل رک قرار داشته باشند. رک ها محفظه های فلزی یا شیشه ای هستند و دارای ابعاد مشخص و استانداردی می باشند. دستگاه های دی وی آری که مطابق با این ابعاد ساخته می شوند را اصطلاحا دی وی آر رک مونت می نامند.
6- تفاوت NVR با DVR چیست؟
NVR و DVR هر دو دستگاهی هستند که داده های دوربین مداربسته به آنها مینتقل می شود. اما اینکه تفاوت اصلی NVR با DVR چیست مربوط به نحوه عملکرد آنهاست. DVR یک دستگاه الکترونیکی می باشد. به این صورت که تصاویر دوربین مدار بسته از طریق کابل کواکسیال به دستگاه DVR منتقل می شود. سپس این تصاویر داخل دستگاه کدگذاری و پردازش می شوند.
اما دستگاه ان وی ار یک برنامه نرم افزاری است. در سیستم های تحت شبکه تصاویر در خود دوربین کدگذاری و پردازش می شوند. سپس این تصاویر پردازش شده از طریق کابل شبکه برای مشاهده و ذخیره سازی به دستگاه NVR منتقل می شود.
3. قیمت DVR هایک ویژن
4. انواع DVR دوربین مدار بسته هایک ویژن با قیمت
در این بخش از انواع DVR دوربین مدار بسته هایک ویژن پرفروش ترین ها آمده است.

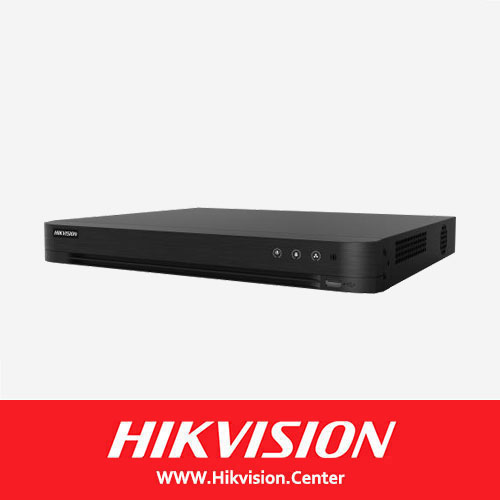

رزولوشن قابل پشتیبانی: دوربین هایی تا کیفیت 4 مگاپیکسل
تعداد هارد قابل پشتیبانی: یک عدد هارد تا 10 ترابایت
فرمت فشرده سازی: H.265 و +H.265
ورودی/ خروجی ها: HDMI، VGA، LAN، USB

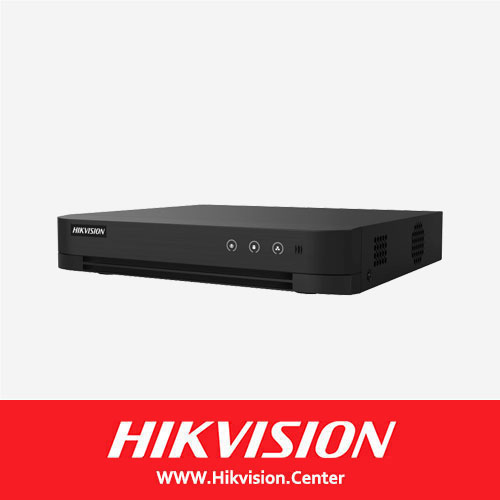

رزولوشن قابل پشتیبانی: دوربین هایی تا کیفیت 4 مگاپیکسل
تعداد هارد قابل پشتیبانی: یک عدد هارد تا 10 ترابایت
فرمت فشرده سازی: H.265 و +H.265
ورودی/ خروجی ها: HDMI، VGA، LAN، USB
Hybrid dvr چیست
یکی از انواع DVR دوربین مدار بسته نوع ترکیبی یا هایبریدی است. عبارت Hybrid DVR به سادگی به این معنی است که شما می توانید هم دوربین های آنالوگ و هم دوربین های IP (تحت شبکه یا مگاپیکسل) را روی یک DVR ضبط کنید. طبق این تعریف سیستم دوربین امنیتی هیبریدی، سیستمی است که هم دوربین های آنالوگ و هم دوربین های IP (با استفاده از DVR هیبریدی) را در خود جای داده است.
دوربین های آنالوگ با استفاده از کابل کواکس یا همان کواکسیال به یک DVR متصل می شوند و می توانند تا 1000 فوت حدود 300 متر بدون هیچ تقویت کننده ای کار کنند. دوربین‌های IP از طریق کابل اترنت به NVR یا DVR هیبریدی متصل می‌شوند و قبل از نیاز به سوییچ دیگر، کابل‌ها به ۳۲۸ فوت محدود می‌شوند. مزایای سیستم های دوربین امنیتی آنالوگ کم هزینه بودن آنهاست. از جهت قیمت دوربین ها، نیاز به فضای کمتر هارد دیسک و پهنای باند شبکه است. مزایای سیستم های دوربین IP وضوح بسیار بالاتر و عملکرد های هوشمند است.
سیستم های امنیتی هیبریدی می توانند هر دو گروه مزیت را در اختیار شما قرار دهند. می‌توانید با استفاده از دوربین‌های آنالوگ بخش‌های با حساسیت کمتر را پوشش دهید و در هزینه ها صرفه جویی کنید. از دوربین های IP با وضوح بالا در مهمترین قسمت های مکان مورد نظر مانند ورودی ها و صندوق ها استفاده کنید.
هنگام اضافه کردن دوربین های IP مگاپیکسلی به یک سیستم، همیشه باید ظرفیت هارد دیسک و پهنای باند را در نظر بگیرید. دوربین‌های آنالوگ با وضوح نسبتاً پایین (CIF 352×240) ضبط می‌کنند، در حالی که دوربین‌های مگاپیکسلی تحت شبکه بسیار بالاتر خواهند بود (به اندازه 5MP 2560×1920). مشخصات DVR را با دقت مطالعه کنید تا از حداکثر فضای ذخیره سازی که می تواند پشتیبانی کند اطلاع یابید. در نتیجه در صورت نیاز می توانید طبق مشخصات دستگاه هارددیسک تهیه کنید.
چه دوربینی به DVR هایبریدی سازگار است؟
ول از همه هنگام انتخاب یک دوربین IP (یا دوربین شبکه) و یک DVR یا NVR هیبریدی، باید سازگاری نرم افزار مدیریت ویدیوی ضبط کننده (VMS) و دوربین را بررسی کنید. اگر برند و مدل دوربین در لیست سازگاری VMS ذکر نشده باشد، به احتمال زیاد آن دوربین IP سازگار نیست. دوربین‌های ناسازگار یا تصویر را نمایش نمی‌دهند یا در یک یا چند جریان در تشخیص حرکت ضبط نمی‌کنند. در سال های اخیر، استاندارد مشترکی بین سازندگان دوربین های IP به نام Onvif تعریف شده است. اگر VMS یا ضبط کننده با Onvif سازگار باشد، و اگر دوربین IP سازگار با Onvif باشد، از نظر تئوری دوربین با VMS/ضبط کننده سازگار است. با این حال، احتمال وجود برخی محدودیت ها وجود دارد. اگرچه تصاویر روی دستگاه DVR یا NVR هیبریدی نمایش داده می‌شود، اما ممکن است همه ویژگی‌های دوربین کار نکند. رایج ترین نیاز برای دوربین IP، به خصوص اگر وضوح بالایی داشته باشد، ضبط در فرمت فشرده سازی مانند H.264 است. این موضوع از جهت صرفه جویی در هزینه های ضبط بسیار اهمیت دارد.
5- اجزای DVR و پورت های ورودی و خروجی آن
- پورت ورودی تصویر (Video Input): این پورت ها جهت اتصال کابل تصویر دوربین مداربسته می باشد. در این قسمت کابل توسط BNC به پورت وصل می شوند. به این پورت ها کانل می گویند و تعداد این کانال هاست که تعیین می کند چند دوربین می تواند به دستگاه وصل شود. به عنوان مثال همانطور که در شکل می بینید این DVR دارای 8 کانال است. پس قبل از خرید دی وی آر باید تعداد دوربین هاتون را مشخص کنید.
- پورت های خروجی (Video Out): از طریق اتصال کابل تصویر RG59، دستگاه دی وی ار به نمایشگر وصل می شود. آنگاه شما می توانید تصاویر را مشاهده نمایید.
- پورت خروجی صدا (Audio Out): جهت اتصال اسپیکر به کار می رود.
- پورت خروجی میکروفن (Adio input): جهت اتصال میکروفن است.
- پورت شبکه (Lan): با کمک کابل شبکه می توان دستگاه دی وی ار را به شبکه داخلی وصل کرد. به این ترتیب تصاویر بر روی کامپیوترهای داخل شبکه قابل مشاهده است. همچنین برای انجام انتقال تصویر از طریق P2P و یا IP نیز باید از این پورت استفاده کرد.
- پورت USB: جهت اتصال SUB موس و یا فلش جهت بک آپ گرفتن.
- پورت VGA: جهت اتصال پورت مانتیتور استفاده می شود.
- پورت ورودی و خروجی آلارم (Alarm): هنگام بروز یک اتفاق اطلاع رسانی با کمک پورت alarm انجام می پذیرد.
- ورودی برق: جهت اتصال کابل برق است. حتما قبل از اتصال کابل به برق میزان ولتاژ استاندارد دستگاه dvr را بررسی کنید تا دستگاه دچار آسیب نشود.
- دکمه خاموش و روشن: از طریق این دکمه برق دستگاه قطع می شود. بعضی از دستگاه ها این کلید را ندارند و باید مستقیما کابل برق را قطع کنید.
6- نحوه اتصال dvr به لپ تاپ یا کامپیوتر
اگر بعد از نصب سیستم مداربسته بخواهید مشاهده تصاویر را در بخش دیگری غیر از اتاق مانیتورینگ داشته باشید می توانید دستگاه DVR خود را به لپ تاپ یا کامپیوتر متصل کنید. به این ترتیب تصاویر دوربین های مداربسته سیستم شما در دو نقطه مجزا قابل دسترسی و نظارت است. اما راه اتصال کامپیوتر به DVR چیست و چگونه باید انجام داد؟ برای این منظور می توانید از پورت های خروجی دستگاه DVR استفاده کنید. پورت های HDMI, LAN و VGA خروجی هایی هستند که می توانید از طریق هر یک از آنها DVR را به لپ تاپ یا کامپیوتر اتصال دهید. جزئیات اتصال از طریق این پورت ها را می توانید در مقاله چگونه دوربین مداربسته را به لپ تاپ وصل کنیم؟ بخوانید.
7- صدای بوق دستگاه DVR ناشی از چیست
با نصب سیستم مداربسته در منزل یا محل کار خود، این امکان وجود دارد که برای یک بار هم شده صدای بوق دستگاه DVR را شنیده باشید. اگر نصاب و تکنسین سیستم های مداربسته باشید که این مشکل برای شما آشناست. اما علت صدای بوق دستگاه DVR چیست ؟ این صدا دلایل مختلفی دارد و برای رفع آن باید در ابتدا علت اصلی را شناسایی کرد. در بیشتر مواقع صدای بوق دستگاه دی وی ار به هارد دستگاه مربوط می شود. هارددیسکی در دستگاه نصب نشده و یا اتصال آن ناقص انجام شده است.
البته که اتصال ضعیف هارد دیسک موجب می شود که به مرور زمان هارد دیسک از دستگاه جدا شود. تنها قطع اتصال مشکل ساز نیست بلکه ممکن است سیستم و هارد هر دو آسیب ببینند. بنابراین در ابتدای امر از وجود هارد دیسک در دستگاه و نصب کامل آن اطمینان حاصل کنید. بعد از این موضوع سلامت هارد دیسک از اهمیت بالایی برخوردار است. همچنین هارد در صورتی که برای اولین بار قرار است مورد استفاده قرار بگیرد حتماً فرمت شود. برای اطلاع از علت های مختلف صدای بوق دستگاه DVR مقاله مشکل صدای بوق دستگاه و دوربین مداربسته را بخوانید.
