گاهی موارد پیش می آید که شخص فقط به دنبال مشاهده تصاویر به صورت زنده می باشد و تمایلی به ذخیره اطلاعات ندارد. به عنوان مثال شخصی می خواهد فقط بداند پشت درب چه کسی است تا در صورت آشنا بودن در را باز کند. در این صورت دیگر نیازی به دستگاه DVR و NVR نیست . برای این منظور می توانید با اتصال مستقیم دوربین مداربسته به مانیتور یا تلویزیون و کامپیوتر، تصاویر را مشاهده نمایید. علاوه براین هزینه نصب و راه اندازی دوربین مداربسته نیز بسیار کاهش می یابد.

آنچه در این مقاله می‌خوانید:

  • بررسی نوع دوربین مداربسته برای اتصال
  • تجهیزات لازم برای نصب مستقیم دوربین به مانیتور/تلویزیون
  • روش‌های وصل کردن دوربین مداربسته به تلویزیون/مانیتور
  • اتصال دوربین مدار بسته به تلویزیون بدون dvr

بررسی برند و مدل دوربین مداربسته

برای اتصال مستقیم دوربین مداربسته به مانیتور یا تلویزیون در ابتدا باید نوع تکنولوژی دوربین مداربسته خود را تعیین کنید. چرا که به دلیل نوع تکنولوژی به کار رفته در دوربین ها نحوه اتصال دوربین به مانیتور نیز متفاوت خواهد شد.

به عنوان مثال در دوربین مداربسته آنالوگ با تکنولوژی HD-TVI ، HD-CVI  و AHD این امکان نیست که بتوان مستقیما دوربین را به مانیتور وصل کرد و نیاز به یک دستگاه جانبی است. اما اگر دوربین مداربسته شما دوربین سنتی آنالوگ باشد؛ یعنی دارای تکنولوژی CVBS (Composite Video Baseband Signal) است. پس مراحل کار دیگر پیچیده نخواهد بود و می توان مستقیما دوربین را به مانیتور وصل کرد.

تجهیزات لازم برای نصب مستقیم دوربین به مانیتور/تلویزیون

تجهیزات مورد نیاز می‌تواند از هر دوربینی به دوربین دیگر متفاوت باشد. حتی ممکن است به علت متفاوت بودن پورت‌های تلویزیون نیز تجهیزات کمتر یا بیشتری نیاز شود. با این حال برای اتصال دوربین مداربسته آنالوگ از تجهیزات زیر استفاده می‌شود:

  • کابل کواکسیال ترکیبی RG59: از طریق این کابل می توانید سیگنال تصاویر ویدیویی و برق را به طور همزمان منتقل کنید.
  • اتصال BNC: امکان استفاده در هر طرف کابل کواکسیال.
  • مبدل BNC به RCA: برای اتصال دوربین مداربسته باید اتصال BNC را با این مبدل به ورودی RCA تلویزیون وصل کرد.
  • کانکتور آداپتور برق جک پلاگین: از این کانکتور برای اتصال آداپتور برق به دوربین مداربسته استفاده می شود.

روش‌های وصل كردن دوربين مدار بسته به تلويزيون

1- اتصال مستقیم دوربین مداربسته  CVBS به تلویزیون

  • ابتدا دوربین مداربسته خود را در مکان مناسب نصب کنید.
  • در مرحله دوم باید کابل دوربین را وصل کنید. برای این امر از اتصال BNC به کابل کواکسیال استفاده کنید.
  • در مرحله بعدی باید منبع تغذیه را به دوربین وصل کرد. برای این منظور باید از کابل‌های کانکتور P4 استفاده کرد. اما در این مرحله حتما دقت کنید قطب های مثبت و منفی کابل را درست وصل کنید تا دوربین آسیب نبیند.

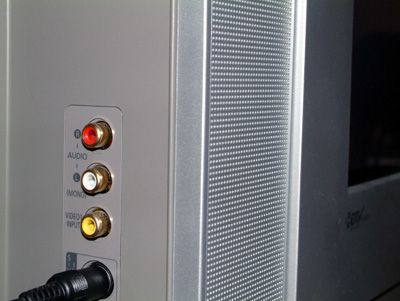

  • پس از انجام مراحل بالا نوبت به اتصال دوربین به خود تلویزیون است. برای این امر از مبدل BNC به RCA استفاده می کنیم. فقط دقت کنید از ورودی صوتی و تصویری استفاده کنید.
  • در آخر تلویزیون خود را روشن کرده و ورودی AV را انتخاب نمایید. در واقع ورودی AV ورودی صوتی و تصویری می باشد که امکان مشاهده تصاویر بر روی تلویزیون را می دهد.

2- اتصال مستقیم دوربین مداربسته آنالوگ HD به مانیتور

اتصال مستقیم دوربین مداربسته به مانیتور
  • در ابتدا چک کنید مانیتور ورودی HDMI داشته باشد.
  • از آنجا دوربین های آنالوگ با تکنولوژی HD-TVI، HD-CVI و AHD نمی توانند با تلویزیون های معمولی ارتباط برقرار کنند باید از دستگاه تبدیل AHD به HTML کمک بگیرید.
  • به وسیله کابل کواکسیال دوربین مداربسته را به دستگاه تبدیل AHD به HTML متصل کنید.
  • سپس این دستگاه تبدیل را از طریق کابل HDMI به مانیتور متصل نمایید.

برای آشنایی با اتصال دوربین مداربسته به گوشی مقاله انتقال تصویر دوربین مداربسته روی گوشی را بخوانید.

3- اتصال دوربین مداربسته IP به مانیتور/تلویزیون هوشمند

برای اتصال دوربین مداربسته تحت شبکه به مانیتور باید مانیتور را چک کنید که ورودی LAN داشته باشد. بنابراین پس از اتصال کابل شبکه می توان از این طریق تصاویر را مشاهده نمود. در صورتی که از شبکه داخلی و مودم (روتر) استفاده می‌کنید نیز می‌توانید دوربین را مودم متصل کنید و سپس در تلویزیون هوشمند وارد مرورگر شوید. نکته قابل توجه این است که تلویزیون شما نیز باید در شبکه باشد. سپس با وارد کردن IP آدرس دوربین در مرورگر و وارد کردن نام کاربری و رمز عبور می‌توانید تصاویر دوربین IP را در تلویزیون مشاهده کنید.

4- اتصال مستقیم دوربین مداربسته به کامپیوتر و لپ تاپ

  • برای اتصال دوربین مداربسته به کامپیوتر در ابتدا باید بررسی کنید که دوربین IP شما قابلیت P2P داشته باشد.
  • پس از آن برای مدیریت تصاویر باید نرم افزار مخصوص دوربین مداربسته را نصب کنید. ( می توانید از بخش دانلود نرم افزار دوربین مداربسته ، نرم افزار مورد نظر را دانلود کنید.)
  • سپس به وسیله کابل شبکه، دوربین مداربسته  ای پی را به پورت شبکه کامپیوتر وصل کنید.
  • برای اضافه کردن دوربین ها در نرم افزاری که نصب نموده اید، ID و پسورد دوربین را وارد کنید.

5- اتصال DVR یا NVR به تلویزیون

  • در ابتدا بررسی کنید DVR یا NVR و تلویزیون شما دارای خروجی و ورودی HDMI است.
  • سپس خیلی راحت می توانید به وسیله کابل HDMI دوربین مداربسته را به تلویزیون وصل کنید.
  • در نهایت تلویزیون را روشن کنید و وارد ورودی HDMI شوید.

در صورت تمایل می توانید مقاله اتصال دوربین مداربسته به آنتن مرکزی به طور کامل مطالعه نمایید.

اتصال دوربین مدار بسته به تلویزیون بدون dvr

اگر می‌خواهید دوربین مداربسته را مستقیماً بدون استفاده از دستگاه DVR به تلویزیون متصل کنید، چند روش بر اساس پورت‌های موجود در دوربین و تلویزیون وجود دارد. این روش‌ها عبارتند از:

1. اتصال از طریق HDMI:

اگر دوربین مداربسته شما دارای خروجی HDMI و تلویزیون نیز دارای ورودی HDMI است، می‌توانید از کابل HDMI برای اتصال مستقیم دوربین مدار بسته به تلویزیون استفاده کنید. این روش ویدئویی با کیفیت بالا ارائه می‌دهد.

2. اتصال از طریق VGA:

برخی از دوربین‌های مدار بسته ممکن است خروجی VGA (Video Graphics Array) داشته باشند. اگر تلویزیون شما دارای ورودی VGA است، می‌توانید از کابل VGA برای اتصال مستقیم دوربین به تلویزیون استفاده کنید. با این حال، VGA صدا را منتقل نمی‌کند، بنابراین اگر دوربین شما دارای قابلیت صوتی باشد، ممکن است به اتصال صوتی جداگانه نیاز داشته باشید.

3. اتصال از طریق کابل کواکسیال:

اگر دوربین مداربسته و تلویزیون شما هر دو دارای پورت‌های کواکسیال هستند (که معمولاً برای اتصال تلویزیون کابلی استفاده می‌شود)، می‌توانید از کابل کواکسیال برای اتصال مستقیم آنها استفاده کنید. در این روش کیفیت ویدیو به اندازه HDMI یا VGA نخواهد بود.

4. اتصال بی سیم:

برخی از دوربین‌های مداربسته مدرن از اتصال بی‌سیم پشتیبانی می‌کنند. اگر تلویزیون شما دارای قابلیت بی‌سیم (Wi-Fi یا بلوتوث) است، می‌توانید دوربین را به صورت بی‌سیم به تلویزیون متصل کنید. این روش اغلب به سازگاری خاصی بین دوربین و تلویزیون نیاز دارد و مراحل نصب ممکن است متفاوت باشد.

مراحل کلی برای اتصال HDMI و VGA:

  • شناسایی خروجی دوربین: پورت‌های خروجی دوربین مداربسته خود را بررسی کنید. به دنبال گزینه‌های HDMI، VGA یا سایر گزینه های خروجی ویدیو باشید.
  • کابل صحیح را انتخاب کنید: کابل مناسب را بر اساس خروجی دوربین و ورودی تلویزیون انتخاب کنید. برای HDMI، از کابل HDMI استفاده کنید. برای VGA، از کابل VGA استفاده کنید.
  • کابل را وصل کنید: یک سر کابل را به درگاه خروجی تصویر دوربین مداربسته و سر دیگر آن را به درگاه ورودی مربوطه تلویزیون وصل کنید.
  • روشن کردن دوربین: مطمئن شوید که دوربین مداربسته با استفاده از منبع تغذیه آن روشن می‌شود.
  • به منبع ورودی تلویزیون سوئیچ کنید: به کمک کنترل تلویزیون منبع ورودی صحیح (HDMI، VGA، و غیره) را متناسب با درگاهی که برای اتصال استفاده کرده‌اید، انتخاب کنید.
  • مشاهده فید دوربین مدار بسته: هنگامی که منبع ورودی صحیح انتخاب شد، باید تصاویر دوربین مدار بسته را روی صفحه تلویزیون مشاهده کنید.
