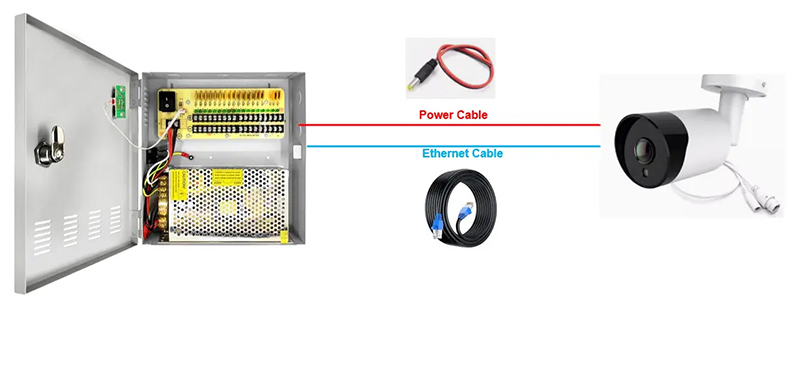

برق دوربین مدار بسته چند ولت است

برق دوربین مداربسته معمولاً ۱۲ ولت DC (جریان مستقیم) است، اما برخی دوربین‌ها ممکن است از ۲۴ ولت AC (جریان متناوب) یا حتی PoE (Power over Ethernet) استفاده کنند که از طریق کابل شبکه برق ۴۸ ولت DC تأمین می‌شود. برای اطمینان، باید مشخصات دوربین (درج‌شده روی دستگاه یا در دفترچه راهنما) را بررسی کنید، زیرا ولتاژ بسته به مدل و برند متفاوت است. استفاده از ولتاژ نادرست می‌تواند به دوربین آسیب بزند. اگر می خواهید بدانید در پروژه های مختلف (منازل مسکونی، مجتمع تجاری، محیط های صنعتی) برق دوربین مداربسته چند ولت است!؟ با ما همراه شوید.

آنچه در این مقاله می خوانید:

• اهمیت دانستن ولتاژ برق دوربین مدار بسته
• برق انواع دوربین مدار بسته
• مثبت منفی دوربین مدار بسته
• افت ولتاژ دوربین مدار بسته
• سیم برق دوربین مدار بسته

برای دریافت مشاوره رایگان قبل از خرید و نصب دوربین مداربسته تماس بگیرید

021-52605

اهمیت دانستن ولتاژ برق دوربین مدار بسته

دانستن ولتاژ برق دوربین مدار بسته به چند دلیل اهمیت دارد:

1. جلوگیری از آسیب به دوربین: استفاده از ولتاژ نادرست (بالاتر یا پایین‌تر از حد مجاز) می‌تواند به دوربین آسیب بزند یا آن را کاملاً از کار بیندازد.
2. انتخاب منبع تغذیه مناسب: برای تأمین برق دوربین، باید آداپتور یا منبع تغذیه‌ای با ولتاژ و جریان مناسب (معمولاً ۱۲ ولت DC یا ۲۴ ولت AC) انتخاب کنید. اگر ولتاژ اشتباه باشد، دوربین ممکن است روشن نشود یا عملکرد ناپایداری داشته باشد.
3. نصب و راه‌اندازی صحیح: در سیستم‌های مداربسته، به‌ویژه در پروژه‌های بزرگ، دانستن ولتاژ برای طراحی سیستم، انتخاب کابل مناسب، و محاسبه افت ولتاژ در فواصل طولانی ضروری است.
4. ایمنی سیستم: استفاده از ولتاژ مناسب از خطرات الکتریکی مانند اتصال کوتاه یا آتش‌سوزی جلوگیری می‌کند.
5. پشتیبانی از PoE: اگر دوربین از PoE (برق از طریق کابل شبکه) پشتیبانی می‌کند، باید سوییچ یا انژکتور PoE با ولتاژ استاندارد (معمولاً ۴۸ ولت DC) تهیه شود.

در پروژه‌های مختلف ولتاژ برق دوربین‌های مداربسته می‌تواند متفاوت باشد، اما این تفاوت‌ها معمولاً به نوع دوربین، برند، مدل، و نحوه تأمین برق بستگی دارد.

ولتاژ استاندارد دوربین‌ها

• ۱۲ ولت DC: رایج‌ترین ولتاژ برای دوربین‌های مداربسته آنالوگ و دیجیتال (IP) است. اکثر دوربین‌های معمولی با آداپتور ۱۲ ولت DC کار می‌کنند.
• ۲۴ ولت AC:  برخی دوربین‌های خاص، به‌ویژه مدل‌های قدیمی‌تر یا صنعتی، از ۲۴ ولت جریان متناوب استفاده می‌کنند.
• PoE (Power over Ethernet): دوربین‌های IP که از PoE پشتیبانی می‌کنند، معمولاً با ولتاژ ۴۸ ولت DC (استاندارد IEEE 802.3af یا 802.3at)  از طریق کابل شبکه تغذیه می‌شوند.

تفاوت ولتاژ در پروژه‌های مختلف

پروژه‌های کوچک (مثل خانه یا مغازه): معمولاً از دوربین‌های ۱۲ ولت DC استفاده می‌شود، زیرا نصب و راه‌اندازی آن‌ها ساده‌تر است و آداپتورهای ۱۲ ولتی به‌راحتی در دسترس هستند.

پروژه‌های بزرگ (مانند کارخانه‌ها یا مجتمع‌ها): در این پروژه‌ها ممکن است ترکیبی از دوربین‌های ۱۲ ولت DC، ۲۴ ولت AC، یا PoE استفاده شود. دوربین‌های PoE در پروژه‌های بزرگ به دلیل کاهش نیاز به کابل‌کشی جداگانه برای برق و مدیریت متمرکز، محبوب‌تر هستند.

پروژه‌های خاص (مانند محیط‌های صنعتی یا فضای باز): در برخی موارد، دوربین‌های تخصصی ممکن است ولتاژهای متفاوتی (مثلاً ۹ ولت یا ۴۸ ولت) نیاز داشته باشند، بسته به طراحی یا نیازهای محیطی (مثل مقاومت در برابر نوسانات برق).

عوامل تأثیرگذار بر تفاوت ولتاژ

• نوع دوربین: دوربین‌های آنالوگ، IP، یا PTZ (دوربین‌های متحرک) ممکن است ولتاژهای متفاوتی نیاز داشته باشند.
• فاصله کابل‌کشی: در فواصل طولانی، افت ولتاژ می‌تواند مشکل‌ساز شود. در این موارد، ممکن است از منابع تغذیه با ولتاژ بالاتر (مثل ۲۴ ولت) استفاده شود تا افت ولتاژ جبران شود.
• منبع تغذیه مرکزی یا محلی: در پروژه‌های بزرگ، گاهی از منابع تغذیه مرکزی با ولتاژ خاص (مثل ۲۴ ولت AC) استفاده می‌شود تا چندین دوربین را تغذیه کنند.
• استانداردهای PoE: در پروژه‌های شبکه‌ای، استفاده از PoE (استاندارد ۴۸ ولت) می‌تواند بسته به نوع سوییچ PoE یا انژکتور متفاوت باشد.

چگونه از ولتاژ مناسب مطمئن شویم؟

• بررسی مشخصات فنی: همیشه دفترچه راهنما یا برچسب روی دوربین را چک کنید تا ولتاژ موردنیاز مشخص شود.
• مشاوره با نصاب یا فروشنده: در پروژه‌های پیچیده، نصاب حرفه‌ای می‌تواند ولتاژ مناسب را بر اساس نیاز پروژه تعیین کند.
• تست با مولتی‌متر: برای اطمینان از تأمین ولتاژ صحیح، می‌توانید از مولتی‌متر استفاده کنید.

برق انواع دوربین مدار بسته

برق انواع دوربین مدار بسته با توجه به نوع تکنولوژی و قابلیت های آن می تواند متفاوت باشد. به همین منظور انواع دوربین های مدار بسته رایج در بازار را در ادامه مورد بررسی قرار داده ایم:

1. دوربین دام (سقفی) – آنالوگ (TVI / CVI / AHD / TurboHD)

• کاربرد: برای نصب در سقف، محیط‌های داخلی مانند مغازه‌ها، دفاتر، راهروها.
• تکنولوژی: از نوع آنالوگ نسل جدید است که تصویر با کیفیت بالاتر نسبت به نسل قدیم آنالوگ منتقل می‌کند (مثلاً 2MP تا 5MP).
• کابل: کابل ترکیبی شامل یک کابل کواکسیال برای تصویر (مانند RG59) + دو رشته برق برای تغذیه.
• تغذیه: 12 ولت مستقیم (DC)، رایج‌ترین ولتاژ در این نوع دوربین.
• جریان مصرفی: بین 0.3 تا 0.5 آمپر بسته به مادون قرمز و سنسور.
• توان مصرفی: حدود 3.6 تا 6 وات → مصرف بسیار پایین و مناسب برای نصب‌های متعدد.

 2. دوربین دام IP (تحت شبکه – PoE)

• کاربرد: مشابه دوربین دام آنالوگ اما با قابلیت اتصال به شبکه (NVR، سوئیچ PoE).
• تکنولوژی: IP با انتقال تصویر از طریق کابل شبکه؛ امکان پشتیبانی از PoE دارد.
• کابل: CAT5e یا CAT6 برای تصویر و برق (در صورت استفاده از PoE).
• تغذیه: از طریق PoE (48V) یا آداپتور 12V DC.
• جریان مصرفی: بین 0.1 تا 0.2 آمپر از سمت سوئیچ
• توان مصرفی: 4 تا 8 وات، بستگی به وضوح تصویر (مثلاً 4MP بیشتر از 2MP مصرف دارد).

 3. دوربین بولت (دیواری) – آنالوگ (TVI / CVI / AHD / TurboHD)

• کاربرد: نصب روی دیوار یا نما، مناسب برای فضاهای بیرونی.
• تکنولوژی: همانند دام آنالوگ، اما با بدنه مقاوم‌تر و مادون‌قرمز قوی‌تر.
• کابل: ترکیبی (RG59 + برق)، مناسب برای نصب‌های طولانی.
• تغذیه: 12V DC.
• جریان مصرفی: بین 0.3 تا 0.7 آمپر؛ چون معمولا LED مادون‌قرمز قوی‌تری دارد.
• توان مصرفی: 4 تا 8.5 وات → معمولاً بیشتر از دام آنالوگ.

 4. دوربین بولت IP (تحت شبکه – PoE)

• کاربرد: برای محیط‌های بیرونی، مقاوم در برابر آب و گردوغبار (IP67).
• تکنولوژی: IP با قابلیت PoE یا تغذیه جداگانه.
• کابل: شبکه CAT5e یا CAT6 برای انتقال برق و تصویر هم‌زمان.
• تغذیه: PoE (48V DC) یا آداپتور 12V DC.
• جریان مصرفی:15 تا 0.25 آمپر.
• توان مصرفی: بین 6 تا 10 وات → بستگی به رزولوشن و تعداد LED های آن دارد.

 5. دوربین اسپید دام (PTZ) – بیشتر IP

• کاربرد: نظارت وسیع با قابلیت چرخش، زوم اپتیکال، ردیابی هوشمند؛ مناسب محیط‌های وسیع مانند حیاط، پارکینگ، مراکز صنعتی.
• تکنولوژی: اغلب IP با کنترل از راه دور (یا آنالوگ با کنترلر RS485).
• کابل: شبکه یا کواکسیال + برق؛ برخی مدل‌ها نیاز به کابل تغذیه مستقل دارند.
• تغذیه: از طریق PoE+/PoE++ (48~57V DC) یا منبع تغذیه 24V/36V DC در مدل‌های خاص.
• جریان مصرفی: 1 تا 2 آمپر – بسته به اندازه موتور، هیتر، زوم و LED IR.
• توان مصرفی: 20 تا 60 وات → نسبت به سایر دوربین‌ها بالا است.

 6. دوربین‌های خاص: حرارتی / ضدیخ / لیزری – IP با PoE++

• کاربرد: شرایط خاص مثل مناطق بسیار سرد، مرزها، پروژه‌های امنیتی پیشرفته.
• تکنولوژی: IP با نیاز به پهنای باند و توان بالا؛ برخی با قابلیت اندازه‌گیری دما، لیزر، تشخیص آتش.
• کابل: CAT6A یا بالاتر (برای انتقال توان بالا + داده).
• تغذیه: 54 ~ 57V DC (PoE++ – استاندارد IEEE 802.3bt).
• جریان مصرفی:5 تا 2.5 آمپر – بسته به امکانات و قدرت IR/Heater/Laser.
• توان مصرفی: 60 تا 90 وات → مصرف بسیار بالا و نیاز به طراحی دقیق برق.

 7. دوربین بی‌سیم (Wireless) – IP وای‌فای

• کاربرد: خانه‌های هوشمند، نصب آسان در مکان‌هایی که کابل‌کشی سخت است.
• تکنولوژی: IP با انتقال داده از طریق Wi-Fi؛ برق جداگانه لازم دارد.
• کابل: برق از طریق USB یا آداپتور 5V DC.
• تغذیه: 5V DC.
• جریان مصرفی:5 تا 1 آمپر – بسته به کیفیت تصویر و امکانات (مانند SD کارت، مادون‌قرمز).
• توان مصرفی:5 تا 5 وات → مصرف کم، مناسب استفاده خانگی. (اگر به دنبال ارتباط پایدار و مطمئنی هستید، دوربین های سیمی این نیازمندی را بهتر پاسخ می دهند.)

نوع دوربین	تکنولوژی	نوع کابل	ولتاژ تغذیه	جریان مصرفی (آمپر)	توان تقریبی (وات)
دام (سقفی)	آنالوگ	کابل کواکسیال + برق (RG59 + 2×0.75) / کابل ترکیبی	12V DC	0.3 ~ 0.5 A	3.6 ~ 6 W
دام (سقفی) IP	تحت شبکه	کابل شبکه CAT5e / CAT6	48V DC (PoE) یا 12V DC	0.1 ~ 0.2 A (از سمت سوئیچ PoE)	4 ~ 8 W
بولت (دیواری)	آنالوگ	کابل کواکسیال + برق (کابل ترکیبی)	12V DC	0.3 ~ 0.7 A	4 ~ 8.5 W
بولت (دیواری) IP	تحت شبکه	کابل شبکه CAT5e / CAT6	48V DC (PoE) یا 12V DC	0.15 ~ 0.25 A	6 ~ 10 W
اسپید دام (گردان – PTZ)	IP یا آنالوگ	کابل شبکه (برای IP) یا کواکسیال + برق (در مدل‌های آنالوگ)	48 ~ 57V DC (PoE+/PoE++) یا 24V/36V DC اختصاصی	1 ~ 2 A (بسته به زوم/IR/موتور)	20 ~ 60 W
حرارتی / ضدیخ / لیزری	IP (PoE++)	کابل شبکه CAT6A یا CAT7	54 ~ 57V DC (PoE++ – IEEE 802.3bt)	1.5 ~ 2.5 A	60 ~ 90 W
بی‌سیم (Wireless)	IP وای‌فای	کابل برق (USB یا آداپتور مجزا)	5V DC	0.5 ~ 1 A	2.5 ~ 5 W

نکات تکمیلی جدول:

• در دوربین‌های IP امکان تغذیه از طریق آداپتور 12V DC نیز وجود دارد، اما در پروژه‌های حرفه‌ای، PoE (48V) ترجیح داده می‌شود.
• اسپید دام‌ها (PTZ) معمولاً برای عملکرد بهتر (چرخش سریع، زوم اپتیکال، بخاری و مادون‌قرمز قدرتمند)، نیاز به توان بالا دارند.
• دوربین‌های حرارتی یا لیزری نیازمند کابل شبکه با استاندارد CAT6A به بالا هستند تا علاوه بر برق، پهنای باند مناسب تأمین شود.
• دوربین‌های بی‌سیم وای‌فای، اغلب تنها از طریق آداپتور ۵ ولت USB یا آداپتور ۵V DC تغذیه می‌شوند و مستقل از PoE هستند.

مثبت منفی دوربین مدار بسته

اصطلاح مثبت و منفی در دوربین مداربسته معمولاً به پولاریته (قطبیت) تغذیه برق دوربین‌ها اشاره دارد؛ اما بسته به کاربرد ممکن است معانی فنی یا مفهومی دیگری هم داشته باشد.

مفهوم فنی: پولاریته مثبت و منفی در تغذیه دوربین مداربسته

دوربین‌های مداربسته (مخصوصاً آنالوگ و IP غیر PoE) برای روشن شدن نیاز به تغذیه برق دارند. تغذیه اغلب آن‌ها به صورت 12 ولت DC است که دارای دو قطب مشخص هستند:

قطب	عملکرد
مثبت (+)	سیم قرمز معمولاً – جریان را به سمت دوربین می‌برد
منفی (-)	سیم مشکی یا آبی معمولاً – جریان را از دوربین برمی‌گرداند

نکات مهم:

• در صورت برعکس بستن مثبت و منفی در برخی دوربین‌ها، ممکن است مدار داخلی آسیب ببیند.
• اکثر دوربین‌های مداربسته جدید دارای مدار محافظ معکوس پلاریته هستند که جلوی سوختن دوربین را می‌گیرد، اما بهتر است همیشه پلاریته رعایت شود.

نشانه‌های اشتباه بستن مثبت و منفی:

• روشن نشدن دوربین
• صدای وز وز از آداپتور
• سوختن فیوز منبع تغذیه
• داغ شدن بیش از حد دوربین یا منبع

 افت ولتاژ دوربین مدار بسته

افت ولتاژ در دوربین مداربسته یکی از مشکلات رایج در کابل‌کشی و تغذیه است که اگر به درستی مدیریت نشود، می‌تواند باعث کاهش عملکرد، اختلال تصویر یا حتی آسیب به دوربین شود. در ادامه به‌طور کامل توضیح می‌دهم:

 افت ولتاژ چیست؟

افت ولتاژ (Voltage Drop) یعنی کاهش مقدار ولتاژ از منبع تغذیه (مثلاً آداپتور یا منبع مرکزی) تا محل مصرف (دوربین)، در اثر مقاومت موجود در کابل برق.

 چرا افت ولتاژ اتفاق می‌افتد؟

وقتی برق درون سیم (کابل) جریان پیدا می‌کند، مقاومت سیم باعث می‌شود مقداری از انرژی به صورت گرما تلف شود. نتیجه این مقاومت، کاهش ولتاژ در انتهای مسیر است.

افت ولتاژ بستگی به چند عامل دارد:

عامل	توضیح
طول کابل	هرچه کابل طولانی‌تر باشد، افت ولتاژ بیشتر می‌شود.
سطح مقطع کابل	کابل‌های نازک‌تر (مثلاً 2×0.5) مقاومت بیشتری دارند.
جریان مصرفی دوربین	دوربین‌هایی با مصرف بالاتر (مثلاً PTZ) باعث افت ولتاژ بیشتر می‌شوند.
جنس کابل	کابل‌های مسی واقعی مقاومت کمتری دارند نسبت به کابل‌های آلومینیومی یا تقلبی.

 چه مشکلی ایجاد می‌کند؟ (نتایج افت ولتاژ)

افت ولتاژ باعث می‌شود که دوربین به جای 12V، مثلاً فقط 10V یا کمتر دریافت کند. این موضوع می‌تواند مشکلات زیر را به همراه داشته باشد:

ولتاژ ورودی دوربین	نتیجه احتمالی
12V → مناسب	عملکرد کامل و پایدار
11V ~ 10.5V	کاهش کیفیت دید در شب، اختلال‌های کوچک
10V یا کمتر	ریست شدن، قطع شدن تصویر، چشمک زدن LED مادون قرمز
زیر 9V	روشن نشدن دوربین یا آسیب به مدار تغذیه داخلی

 مثال واقعی:

فرض کنید یک دوربین 12V DC با جریان مصرفی 0.5A را با کابل ترکیبی RG59 + برق 2×0.5mm² در فاصله 50 متری نصب می‌کنید.

بر اساس فرمول افت ولتاژ:

🔻 افت ولتاژ تقریبی = (طول × جریان × 2) / 56 × سطح مقطع کابل

با قرار دادن مقادیر بالا، ممکن است حدود 1.5 تا 2 ولت افت ولتاژ داشته باشید → یعنی دوربین فقط 10V دریافت می‌کند.

 راه‌های جلوگیری از افت ولتاژ

1. استفاده از کابل ضخیم‌تر (حداقل 2×0.75 یا 2×1.0 برای فواصل بیشتر از 30 متر)
2. کاهش فاصله کابل‌کشی
3. استفاده از منابع تغذیه قوی با ولتاژ کمی بالاتر (مثلاً 13.8V DC برای جبران افت)
4. استفاده از برق‌رسانی محلی (آداپتور نزدیک به دوربین، نه کنار DVR)
5. به‌کارگیری PoE استاندارد در دوربین‌های IP (مدیریت دقیق ولتاژ و جریان توسط سوئیچ)

سیم برق دوربین مدار بسته

سیم برق دوربین مداربسته، کابلی است که وظیفه انتقال ولتاژ تغذیه (معمولاً 12V DC) از منبع تغذیه یا آداپتور به دوربین را بر عهده دارد. (برای آشنایی با انواع کابل دوربین مدار بسته کلیک کنید.)

 انواع سیم برق مورد استفاده:

1. کابل برق دوبل (2 رشته‌ای):

• شامل دو رشته: مثبت (+) و منفی (–)
• سایز رایج: 2×0.5، 2×0.75، 2×1.0 میلی‌متر مربع
• کاربرد: برای انتقال برق در دوربین‌های آنالوگ و IP غیر PoE

2. کابل ترکیبی (کواکسیال + برق):

• شامل یک رشته RG59 برای تصویر + دو رشته برق
• مناسب برای نصب آسان و یکپارچه در دوربین‌های آنالوگ

3. کابل شبکه (در دوربین‌های PoE):

• علاوه بر انتقال تصویر، برق را هم از طریق سوئیچ PoE منتقل می‌کند (بدون نیاز به سیم برق جداگانه)

 نکات مهم در انتخاب سیم برق:

نکته	توضیح
جنس سیم	کابل تمام مس بهترین گزینه است؛ کابل‌های آلومینیومی بی‌کیفیت افت ولتاژ زیادی دارند.
سطح مقطع	هرچه ضخیم‌تر (مثلاً 0.75 یا 1.0)، افت ولتاژ کمتر و جریان بیشتری قابل انتقال است.
طول مسیر	برای فواصل بالای 30 متر، حتماً از سیم ضخیم‌تر استفاده کنید تا دوربین دچار افت ولتاژ نشود.

 رنگ‌بندی رایج:

• سیم قرمز یا قهوه‌ای → معمولاً مثبت (+)
• سیم مشکی یا آبی → معمولاً منفی (–)
