تکنولوژی دوربین های مداربسته تحت شبکه روز به روز در حال گسترش است و این سیستم ها در نزد کاربران از محبوبیت زیادی برخوردارند. این سیستم ها در بسیاری از پروژه ها و سازمان های بزرگ مورد استفاده قرار می گیرند. لذا برای ارتقا عملکرد این سیستم ها و افزایش کیفیت نصب نیاز به تجهیزات جانبی شبکه مانند سوئیچ، روتر، مودم و … است که باید در انتخاب آن ها دقت نمود تا بیشترین کارایی را در بسترسازی یک سیستم شبکه داشته باشند.
سوئیچ شبکه هایک ویژن چیست؟
سوئیچ شبکه هایک ویژن از جمله تجهیزات جانبی شبکه بوده که از اهمیت ویژه ای در نصب و راه اندازی یک سیستم مداربسته برخوردار است. به خصوص در پروژه ها و بسترسازی های بزرگ با کابل کشی های طولانی که اهمیت آنها دو چندان گشته و بطور مستقیم نقش چشمگیری در کاهش هزینه ها خواهند داشت.

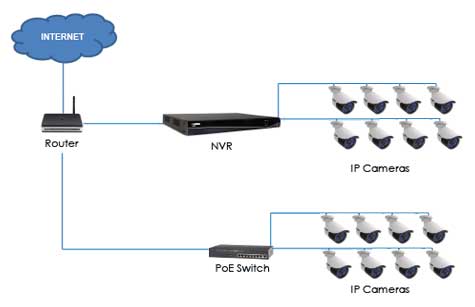

با یک مثال ساده اهمیت وجود سوئیچ در یک سیستم تحت شبکه را برایتان روشن می کنیم. فرض کنید یک فضای بزرگ چند هزار متری در اختیار دارید و باید آن را با تعداد زیادی دوربین هایک ویژن (100 عدد) پوشش دهید قاعدتا نمی توانید از هر دوربین یک کابل به صورت جداگانه به دستگاه ضبط NVR یا منبع تغذیه برق متصل کنید زیرا باید هزینه زیادی را صرف کابل کشی های طولانی کنید که در کل کار منطقی نیز نیست. اما با تقسیم بندی مناسب مکان مورد نظر به چندین نقطه و تعبیه تعدادی سوئیچ شبکه در آنها می توان تمامی دوربین ها را در محل به آن متصل نموده و تنها با یک کابل کلیه دوربین ها را به دستگاه ضبط برد.
سوئیچ POE چیست؟
POE مخفف Power Over Ethernet است. POE نوعی تکنولوژی است که می تواند به طور همزمان اطلاعات و جریان الکتریکی را با استفاده از یک کابل (برای مثال Cat.5) به سایر تجهیزات شبکه (مانند تلفن های VoIP، نقاط دسترسی و دوربین های شبکه) منتقل کند. یک سیستم کامل POE شامل دو قسمت زیر است:
- تجهیزات تامین کننده جریان برق: مانند تجهیزاتی که از تکنولوژی PoE پشتیبانی می کنند مانند سوئیچ POE و PoE injector
- تجهیزات نیازمند برق: شامل دوربین های تحت شبکه در یک سیستم مداربسته
انتخاب سوئیچ POE مناسب
- استانداردهای مختلف: تکنولوژی POE از دو استاندارد مختلف پشتیبانی می کند که شامل استاندارد IEEE802.3af که در آن توان خروجی هر پورت 15.4 وات است. اما با توجه به این که در حین انتقال بخشی از توان در کابل مصرف می شود این عدد در عمل به 12.95 وات می رسد. در استاندارد PoE + (IEEE802.3at) نیز توان خروجی هر پورت 30 وات است که تنها 25 وات آن در عمل به دستگاه های فعال در شبکه منتقل می شود. لذا با توجه به توضیحات بالا توصیه می شود که سوئیچ PoE ای را انتخاب نمائید که نیازهای نظارتی شما را به خوبی برآورده کند.
- توان کل سوئیچ: سوئیچ PoE یک پارامتر مهم دارد و آن توان کل آن است. اگر میزان توان مصرفی دوربین های شما از ظرفیت توان سوئیچ POE بالاتر رود در این صورت سوئیچ POE شما قادر به تامین انرژی مورد نیاز دوربین های شما نخواهد بود. لذا چنانچه برق کافی به دوربین های موجود در سیستم مداربسته نرسد منجر به اختلالاتی همچون خاموش شدن دوربین و از دست رفتن تصاویر می شود. لذا توصیه می شود، در هنگام خرید یک سوئیچ PoE برای دوربین های IP خود، بهتر است انواع پرقدرت آن را انتخاب نمائید و یا اگر امکان این کار را ندارید بهتر است دوربین های پر مصرف خود را مانند دوربین اسپیددام هایک ویژن به صورت جداگانه تغذیه کنید.
- تعداد پورت های سوئیچ: سوئیچ های POE با تعداد پورت های متفاوتی تولید می شوند که شامل 8 پورت، 16 پورت 24 پورت 48 پورت و … می شود. در حالی که تعداد پورت ها تا حد زیادی به نیاز واقعی شما و همچنین مصرف برق کلی دوربین های IP بستگی دارد. لذا در هنگام خرید باید با توجه به تعداد دوربین های خود سوئیچ مناسب خود را انتخاب نمائید. برای مثال یک سوئیچ 24 پورته با توان کل 370 وات تحت استاندارد IEEE802.3af می تواند از 24 دوربین تحت شبکه پشتیبانی کند در حالیکه همین سوئیچ تحت استاندارد IEEE802.3at تنها می تواند 12 دوربین تحت شبکه را پشتیبانی کند.
سوئیچ چگونه کار می کند؟
وظیفه سوئیچ در یک سیستم مداربسته انتقال اطلاعات به گیرنده مرکزی یا همان دستگاه ضبط است. یکی دیگر از قابلیت های سوئیچ می توان به تعیین سطح دسترسی برای کاربران در آن اشاره نمود. بدین معنی که داده ها تنها به گیرنده ای ارسال می شود که قرار است به اطلاعات دسترسی داشته باشد. به این ترتیب، این امر منجر به این می شود که هم امنیت شبکه تا حد زیادی تامین گردد و هم شبکه با انباشت ناگهانی حجم زیادی از اطلاعات روبرو نشود.
انواع سوئیچ شبکه هایک ویژن:
به طور کلی سوئیچ های شبکه در دو دسته بندی زیر قرار می گیرند:
- سوئیچ های مدیریتی یا Manageable
- سوئیچ های غیر مدیریتی یا Unmanageable
- سوئیچ های غیر مدیریتی تجهیزاتی هستند که به حالت برنامه ریزی شده تولید و عرضه می شوند. عملکرد این دستگاه ها بر مبنای استاندارد های خاصی است و هیچ گونه امکان تغییر در توابع عملکردی این نوع از سوئیچ ها وجود ندارد.
- به دلیل محدودیت ذکر شده سوئیچ های غیر مدیریتی بسیار ارزان تر از سوئیچ های مدیریتی هستند.
- در سوئیچ های مدیریتی با استفاده از رمز عبور می توان برنامه ریزی آن را تغییر داده و یا ویرایش نمود. در نتیجه بر خلاف سوئیچ های غیر مدیریتی امکان تغییر توابع آنها به منظور بهینه سازی عملکرد دستگاه ها وجود دارد.
- امکان تعیین سطح دسترسی برای هر کاربر با استفاده از سوئیچ های مدیریتی وجود دارد و می توان بستر تجهیزات مدار بسته را از بستر اصلی شبکه جدا نمود.
نکات ضروری در انتخاب سوئیچ شبکه برای سیستم مدار بسته
همانطور که گفتیم سوئیچ ها از اجزای اصلی سیستم های مدار بسته شبکه هایک ویژن هستند و نقش آنها انتقال و تبادل اطلاعات بین بخش های مختلف یک شبکه محلی (LAN) است. ساختار فیزیکی سوئیچ ها تشکیل شده از تعدادی پورت. تعداد این پورت ها در سوئیچ های با ظرفیت مختلف، متفاوت است به تبع آن قدرت انتقال اطلاعات نیز در آنها متفاوت است. سوئیچ های معمولی دارای 4 تا 8 پورت و سوئیچ های پیشرفته تر بین 32 تا 128 پورت دارند که مصارف صنعتی دارند. در هنگام انتخاب سوئیچ های شبکه باید به سه مورد زیر توجه نمود زیرا توان کل سوئیچ و توان مصرفی دستگاه های متصل به آن با هم متفاوت است:
- توان سوئیچ
- تعداد پورت ها
- میزان پهنای باند موجود
سوئیچ های مختلف دارای پهنای باند ورودی و خروجی متفاوتی هستند که در رنج اعداد ۱۰/۱۰۰/۱۰۰۰Mbps برای دوربین های مدار بسته قرار می گیرد. با یک مثال ساده می توان موضوع پهنای باند را توضیح داد. اگر مجموع حجم تصاویر انتقالی شما بیش از 100 Mbps باشد و سوئیچ شما از نوع 10/100 Mbps باشد تصاویر با تاخیر به نمایش در خواهند آمد.(قبل از راه اندازی سیستم مداربسته شبکه می توانید مطلب مشاوره دوربین مداربسته تحت شبکه (خرید و راه‌اندازی) را مطالعه نمائید.)
